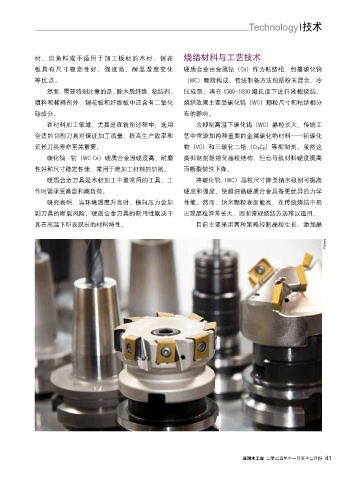

Page 43 - FDMChina 2025 11/12
P. 43
Technology 技术
材、边角料或不适用于加工板材的木材。刨花 烧结材料与工艺技术
板具有尺寸稳定性好、强度高、耐温湿度变化 硬质合金由金属钴（Co）作为粘结相，包覆碳化钨
等优点。 （WC）颗粒构成。传统制备方法包括粉末混合、冷
然而， 需要特别注意的是， 除木质纤维、 粘结剂、 压成型，再在 1300–1600 摄氏度下进行液相烧结。
填料和稀释剂外，刨花板和纤维板中还含有二氧化 烧结效果主要受碳化钨（WC）颗粒尺寸和粘结相分
硅成分。 布的影响。
在材料加工领域，尤其是在铣削过程中，选用 为抑制高温下碳化钨（WC）晶粒长大，传统工
合适的切削刀具对保证加工质量、提高生产效率和 艺中常添加两种重要的金属碳化物材料——钒碳化
延长刀具寿命至关重要。 物（VC）和三碳化二铬（Cr₃C₂）等抑制剂。虽然这
碳化钨 - 钴（WC-Co）硬质合金因硬度高、耐磨 类抑制剂能细化晶粒结构，但也导致材料硬度提高
性好和尺寸稳定性佳，常用于难加工材料的切削。 而断裂韧性下降。
硬质合金刀具是木材加工中最常用的工具，工 将碳化钨（WC）晶粒尺寸降至纳米级别可提高
作时需承受高温和高负荷。 硬度和强度，使超细晶硬质合金具备更优异的力学
研究表明，当环境温度升高时，横向压力会加 性能。然而，纳米颗粒表面能高，在传统烧结中易
剧刀具的断裂风险。硬质合金刀具的耐用性取决于 出现晶粒异常长大，因而常规烧结方法难以适用。
其在高温下所表现出的材料特性。 目前主要采用两种策略控制晶粒生长：添加晶
PxHere
亚洲木工业 二零二五年十一月至十二月份 41
